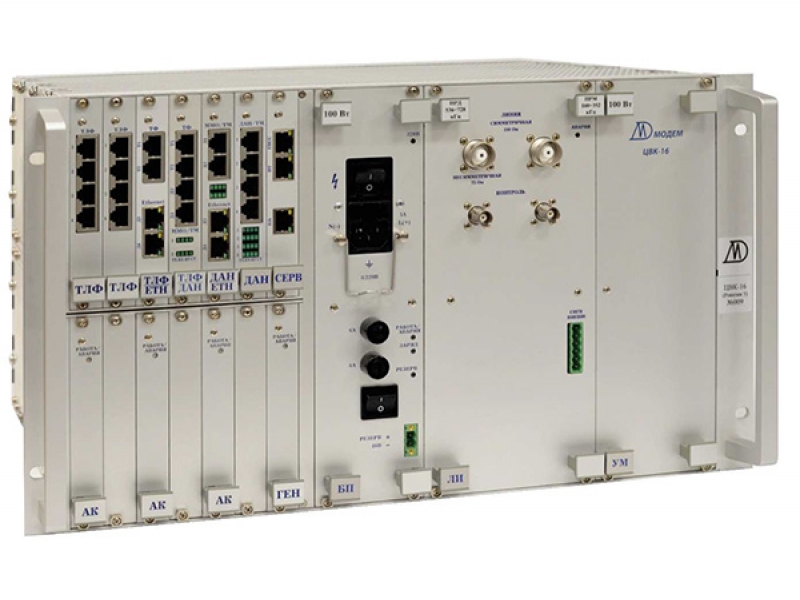

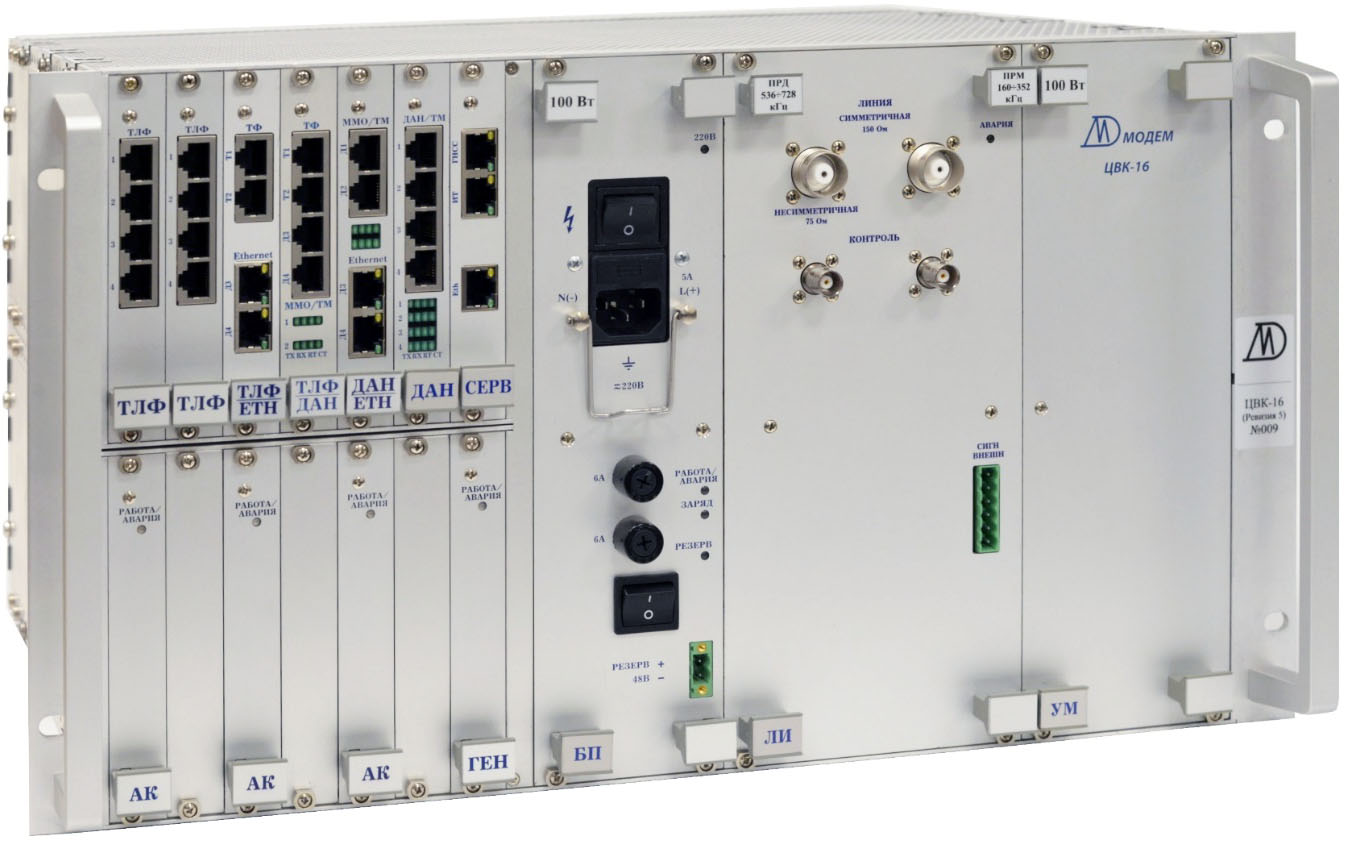

ЦВК-16 (Ревизия 5)

Аппаратура высокочастотной связи по ЛЭП ЦВК-16 (Ревизия 5) предназначена для организации телефонных каналов, каналов телемеханики и передачи данных межмашинного обмена по высокочастотным каналам связи на базе ЛЭП в полосе от 4 до 192 кГц.

  1. Полная цифровая обработка
  2. До 24 телефонных каналов, до 24 каналов телемеханики и передачи данных в полосе до 192 кГц
  3. Максимальная скорость передачи на ВЧ интерфейсе в каждой частичной полосе до 425,6 кбит/с
  4. Максимальная суммарная скорость в шести частичных полосах (192 кГц) составляет до 2,5 Мбит/с
  5. Возможность организации до четырех цифровых переприемов без вокодерного преобразования
  6. Эффективная передача IP трафика со сжатием
  7. Работа в цифровом, традиционном аналоговым или смешанном режиме

Режимы работы ЦВК-16 (Ревизия 5)

  • Аппаратура ВЧ связи по ЛЭП

ОПИСАНИЕ

В аналоговом режиме в каждой частичной полосе 4 кГц аппаратура поддерживает традиционный аналоговый способ с организацией до 4 телефонных каналов связи со встроенными разделительными фильтрами речи и реализацией до четырёх надтональных модемов ТМ в каждой абонентской полосе со скоростями передачи от 100 до 600 бит/с или с одним надтональным модемом ТМ со скоростью 1200 бит/с.

В смешанном режиме работы в частичной полосе 4 кГц в подтональной части спектра обеспечивается один аналоговый телефонный канал, а в надтональной части спектра передается интегральный цифровой поток со скоростью до 16,0 кбит/с (ТМ, ММО, Ethernet).

В цифровом режиме в частичной полосе частот 4 кГц реализованы возможности многоканальной передачи на основе мультиплексного канала передачи данных на ВЧ интерфейсе со скоростью до 53,2 кбит/с, включающего 2 порта Ethernet, до четырёх цифровых телефонных каналов (G.729,ITU-Т), до четырёх асинхронных (старт-стопных) каналов передачи данных межмашинного обмена (ММО) или кодонезависимых каналов телемеханики (ТМ) со скоростями от 100 до 1200 бит/с.

Максимальная скорость передачи на ВЧ интерфейсе в частичной полосе 32 кГц с сохранением номинальной мощности передачи составляет 425,6 кбит/с.

Максимальная суммарная скорость на ВЧ интерфейсе в полосе 192 кГц составляет 2553,6 кбит/с.

Гибкое перераспределения информационной емкости мультиплексного канала позволяет конфигурировать аппаратуру от сервисного ПК на различное число телефонных каналов, каналов ТМ и различные скорости передачи данных межмашинного обмена.

В цифровом режиме в любой частичной полосе аппаратура обеспечивает 14 ступеней адаптации по скорости передачи интегрального цифрового потока с использованием на самой низкой скорости КАМ-2 и на самой высокой скорости КАМ-16384.

Сервисное программное обеспечение для внешнего ПК реализует функции контроля работоспособности, регистрации событий в энергонезависимой памяти, измерения характеристик линии, конфигурирования аппаратуры, удаленного доступа, документирования событий и измерений.

Аппаратура выполнена в 19’’ конструктиве высотой 6U.

В аппаратуре реализован режим работы на сомкнутых или разнесенных частотах по МЭК-62488-1.

Фильтры – перекоммутируемые с возможностью задания перемычками требуемых номинальных полос передачи и приема.



ВЧ свзяь по ЛЭП. Цифровая аппаратура ВЧ связи ЦВК-16 (Ревизия 5)



Аттестация аппаратуры

Аппаратура ВЧ-связи по ЛЭП ЦВК-16 (Ревизия 5) аттестована и включена в реестр оборудования, технологий и материалов, допущенных к применению на объектах ПАО «Россети».

Копия Заключения Аттестационной комиссии в разделе Сертификаты.

Характеристики ВЧ тракта
Диапазон рабочих частот ВЧ канала16 - 1000 кГц
Номинальная полоса частот передачи, приема (BN)4 - 192 кГц, перекоммутируемая с шагом 2 кГц
Частичные полосы передачи, приема4, 8, 12, 16, 20, 24, 32 кГц
Тип модуляции в каждой частичной полосе 4 кГцАМОБП
Максимальная выходная мощность100 Вт (50 дБм)
Входное и выходное сопротивление• 75 Ом (несимметричное);
• 150 Ом (симметричное)
Допустимое затухание ВЧ канала• теоретическое — 80 дБ;
• практический предел — 60 дБ
(с учетом помех и искажений ВЧ канала)
Чувствительность приемника в аналоговом режиме по контрольной частоте• номинальная — минус 35 дБм;
• максимальная — минус 50 дБм
Чувствительность приемника в цифровом режиме с пилот-сигналом (ПС) по пилот-сигналу• на скорости 38,4 кбит/с (4 кГц) - минус 40 дБм;
• на скорости 6,4 кбит/с (8 кГц) - минус 51 дБм;
• на скорости 76,8 кбит/с (8 кГц) - минус 34 дБм;
• на скорости 12,8 кбит/с (8 кГц) - минус 45 дБм
Чувствительность приемника в цифровом режиме без пилот-сигнала:
• в полосе 4 кГц• на скорости 53,2 кбит/с - минус 26 дБм;
• на скорости 3,8 кбит/с - минус 50 дБм
• в полосе 8 кГц• на скорости 106,4 кбит/с - минус 23 дБм;
• на скорости 7,6 кбит/с - минус 47 дБм
• в полосе 12 кГц• на скорости 159,6 кбит/с - минус 20 дБм;
• на скорости 11,4 кбит/с - минус 44 дБм
• в полосе 16 кГц• на скорости 212,8 кбит/с - минус 17 дБм;
• на скорости 15,6 кбит/с - минус 41 дБм
• в полосе 20 кГц• на скорости 266,0 кбит/с - минус 14 дБм;
• на скорости 19,0 кбит/с - минус 38 дБм
• в полосе 24 кГц• на скорости 319,2 кбит/с - минус 11 дБм;
• на скорости 22,8 кбит/с - минус 35 дБм
• в полосе 32 кГц• на скорости 425,6 кбит/с - минус 8 дБм;
• на скорости 30,4 кбит/с - минус 32 дБм
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для BN = 4кГц), до 500 кГц• собственный передатчик - собственный приемник: 0 кГц;
• собственный приемник - сторонний приемник: 8 кГц;
• собственный передатчик - сторонний передатчик: 8 кГц;
• собственный передатчик - сторонний приемник: 8 кГц
7 Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для BN = 4кГц), выше 500 кГц• собственный передатчик - собственный приемник: 0 кГц;
• собственный приемник - сторонний приемник: 12 кГц;
• собственный передатчик - сторонний передатчик: 12 кГц;
• собственный передатчик - сторонний приемник: 12 кГц
Уровень гармоник в соответствии с шаблоном IEC 60495 (для BN = 4кГц)• в пределах полосы пропускания < 60 дБ;
• в соседнем частотном канале < 60 дБ;
• на расстоянии 4 кГц от границы полосы < 70 дБ;
• на расстоянии 8 кГц от границы полосы < 80 дБ
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым для BN = 4кГц)• > 0,1 кГц от границ канала - +30 дБ (аналоговый режим);
• > 0,1 кГц от границ канала - +32 дБ (цифровой режим)
Диапазон автоматической регулировки усиления• в состоянии «НОРМА» по приему — 40 дБ;
• в состоянии «ЗАНИЖЕНИЕ»:
- для цифрового режима — 90 дБ;
- для аналогового режима — 80 дБ
Характеристики абонентских окончаний НЧ тракта для частичной полосы ВЧ тракта. Цифровой режим
Общее число мультиплексируемых абонентских каналов• 4 речевых;
• до 4 каналов передачи данных ММО, ТМ, Ethernet
Возможные скорости передачи на ВЧ интерфейсе для модема с ПС для соответствующей ширины полосы:
• 2 кГц1,6 кбит/с - 19,2 кбит/с
• 4 кГц3,2 кбит/с - 38,4 кбит/с
• 8 кГц6,4 кбит/с - 76,8 кбит/с
• 16 кГц12,8 кбит/с - 153,6 кбит/с
Возможные скорости передачи на ВЧ интерфейсе для модема без ПС для соответствующей ширины полосы:
• 2 кГц1,9 - 26,6 кбит/с
• 4 кГц3,8 кбит/с - 53,2 кбит/с
• 8 кГц7,6 кбит/с - 106,4 кбит/с
• 12 кГц11,4 кбит/с - 159,6 кбит/с
• 16 кГц15,2 кбит/с - 212,8 кбит/с
• 20 кГц19,0 кбит/с - 266,0 кбит/с
• 24 кГц22,8 кбит/с - 296,4 кбит/с
• 32 кГц30,4 кбит/с - 425,6 кбит/с
Адаптация в канале по скорости передачи в зависимости от уровня помехесть
Цифровые телефонные каналывокодер G.729D ITU-T
Общее время до готовности цифрового канала после включения полукомплекта аппаратурыне более 80 с
Интерфейс Е1 для телефонной связипротоколы сигнализации АДАСЭ, 2ВСК
Максимальное скачкообразное изменение коэффициента передачи линии без перерыва связи6 дБ
Характеристики абонентских окончаний НЧ тракта для частичной полосы ВЧ тракта. Аналоговый режим
Количество телефонных каналовдо 24
Количество абонентских полос 4 кГцдо 24
Телефонное окончание в каждой абонентской полосе• двухпроводное с режимом «точка - точка», «удаленный абонент», FXS, FXO;
• четырехпроводное (номинальный уровень передачи – минус 13 дБн, прием – плюс 4,0 дБн)
Верхняя граница фильтра речи1,8 - 3,4 кГц с шагом 0,2 кГц
Уровень собственного шума на выходе телефонного окончанияминус 55 дБм0п
Эквалайзер
Автоматический эквалайзеркомпенсация неравномерности АЧХ до 12 дБ;
ГВП — до 1 мс
Переговорно-вызывной интерфейс
Выполняет функцию служебной связи в направлениях• «ближний полукомплект — удаленный полукомплект»;
• «ближний полукомплект — ближний абонент»;
• «ближний полукомплект — удаленный абонент»
Обеспечивает служебную связь по стандартному двухпроводному ТА
Содержит встроенный генератор контрольных частот 1200, 1600 Гц
Встроенные функции измерений ВЧ тракта
Встроенные функции измерений ВЧ тракта• АЧХ;
• ГВП;
• спектральная плотность шума;
• входное сопротивление линии;
• мощность по передаче;
• уровень приема;
• SNR
Встроенные модемы телемеханики и межмашинный обмен. Цифровой режим
Количество каналов передачи данных (ТМ, ММО, Ethernet) в одной частичной полоседо 4
Скорость передачи по каналам ТМ• кодонезависмый режим ТМ: 100, 200, 300, 600,
1200 бит/с;
• асинхронный старт-стопный режим передачи
ТМ (ММО)
Интерфейс физического уровня каналов ММО• RS-232 (стык С2);
• RS-485;
• RS-422
Способ обмена по интерфейсу ММОасинхронный (старт-стопный)
Максимальная скорость на ВЧ интерфейсе по каналам ММО, Ethernet в каждой частичной полосе425,6 кбит/с
Текущая скорость ММО, Ethernetзависит от фактического занятия телефонных
каналов в соответствии с приоритетами
Адаптация по скорости на ВЧ интерфейсе в зависимости от SNR14 ступеней с обеспечением достоверности
10-6 ош./бит
Интерфейс Ethernet• 2 порта на интерфейсной плате
• 10Вase-T/100Вase-TX
• встроенный коммутатор L2
Режимы работы Ethernet• прозрачный мост
• маршрутизатор
Функции Ethernet• фильтрация IP трафика
• приоритизация трафика QoS
• сжатие IP заголовков
• сжатие данных IP пакетов
• DHCP
• поддержка VLAN
Дискретные входы "сухой" контактдо 8
Дискретные выходы "сухой" контактдо 8
Встроенные модемы телемеханики и межмашинный обмен. Аналоговый режим
Количество модемов ТМдо 4
Скорости передачи данных ТМ с сохранением речевого канала100, 200, 300, 600, 1200 бит/с
Скорость передачи данных ТМ без сохранения речевого канала2400 бит/с (V.23 ITU-T)
Характеристики модуляции на скоростях 100, 200 бит/св соответствии с Рекомендациями R37, R38 ITU-Т
Дискретные входы "сухой" контактдо 8
Дискретные выходы "сухой" контактдо 8
Мониторинг и сетевые функции
Интефрейс сервисного портаEthernet 10Вase-T/100Вase-TX
Протоколы мониторинга• SNMP v2c
• МЭК 60870-5-104
Сетевые функции• DHCP;
• ограниченеи доступа;
• синхронизация часов по протоколу NTP;
• поддержка VLAN
Мониторинг и управление удаленной стороной через ближнюю сторонуесть
Питание аппаратуры и потребляемая мощность
Напряжение электропитания• постоянное 48, 110, 220 В;
• переменное 220В, 50 Гц
Потребляемая мощностьдо 150 ВА, в зависимости от выходной
мощности и числа каналов
Размеры и вес
Конструктив19”-шасси в соответствии с IEC60297
Размерыширина 84HP;
высота 6U;
глубина 309 мм
Вес19,8 кг
Шкаф 19'42U, 800x600 мм, вес не более 102 кг
Условия окружающей среды
Климатические условияв соответствии с IEC60721-3-3, класс 3К4
Диапазон температурот -10°С до +55°С не более 24 часов в течении месяца
Относительная влажность< 95%, без конденсации
Механические условияв соответствии с М40 согласно ГОСТ 17516.1-90
Сервисное программное обеспчеение
Работа под управлением ОС• Windows
• Linux
Интерфейс физического уровняEthernet 10Вase-T/100Вase-TX
Конфигурирование апапратуры
Ведение файла конфигурации и событий
Мониторинг аппаратуры и канала
Измерение характеристик ВЧ канала связи на ближнем и удаленном полукомплектах, в том числе АЧХ, ГВП, спектральной плотности шума
Измерение соотношения сигнал-помеха
Разграничение уровней доступа
Тестирование аппаратуры
Конфигурирование удаленного полукомплекта
Обновление встроенного ПО ближнего и удаленного полукомплекта
