Мультимодем-100/2400

Мультимодем-100/2400 на базе сигнального процессора реализует один или два дуплексных канала передачи данных (телемеханики, АСКУЭ) в четырехпроводной линии с одной из возможных скоростей передачи: 100, 200, 300, 600, 1200, 2400 бит/с.

  1. Декларация о соответствии №Д-СПД-5315
  2. Передача данных со скоростями 100, 200, 300, 600, 1200, 2400 бит/с
  3. Уплотнение каналов речи и данных
  4. До двух дуплексных каналов на одной плате

Режим уплотнения каналов передачи данных с телефонным каналом в полосе пропускания 0,3 — 2,2 кГц поддерживает следующие варианты распределения каналов и скоростей передачи в соответствии с Рекомендациями R.37, R.38 ITU- T (МККТТ) в полосе 2,5 – 3,4 кГц:

  • три канала 100 бит/с
  • канал 100 бит/с и канал 200 бит/с
  • два канала 200 бит/с (фильтры речи с полосой 0,3–2,0 кгц)

Вне Рекомендаций ITU- T режим уплотнения с телефонным каналом поддерживает следующие варианты организации каналов:

  • канал 100 бит/с и канал 300 бит/с
  • канал 600 бит/с
  • два канала 300 бит/с (заказная спецификация)

Нестандартный режим частотного уплотнения обеспечивает произвольную ширину полосы телефонного канала в пределах канала тональной частоты и один или два канала телемеханики, АСКУЭ в пределах надтонального спектра.

Режим передачи без уплотнения телефонногоканала в полосе частот 0,3-3,4 кгц обеспечивает организацию одного дуплексного канала передачи данных в четырехпроводной линии в соответствии с Рекомендацией V.23 ITU- T со скоростью 1200 бит/с или со скоростью 2400 бит/с вне Рекомендаций ITU- T.

Мультимодем -100/2400 является асинхронным кодонезависимым модемом, позволяющим передавать данные синхронных и асинхронных протоколов телемеханики.

Мультимодем -100/2400 полностью совместим с аппаратурой TgFm, АПТ-2, АПСТ-М, а также другими типами аппаратуры, поддерживающими указанные выше Рекомендации ITU- T.

Мультимодем -100/2400 имеет существенно лучшие характеристики по помехоустойчивости, качеству разделения частотных каналов, выполнен с применением современной импортной элементной базы.

Мультимодем-100/2400 обеспечивает полную гальваническую развязку с оконечным оборудованием данных и линией с устойчивостью к кратковременным помехам и внешним электромагнитным полям по ГОСТ 29156-91, ГОСТ Р 50932-91.

Для оперативного контроля работоспособности в Мультимодеме-100/2400 реализуются режимы ближнего и удаленного шлейфования, а также возможность задания тестовой последовательности 1:1.

Мультимодем -100/2400 реализован на базе встроенных программируемых средств, поэтому на его основе может быть реализован практически любой асинхронный кодонезависимый модем с любым типом разделительных фильтров и с произвольным числом каналов телемеханики, с призвольной средней частотой и характеристическими частотами в пределах полосы канала тональной частоты (0,3 – 3,4 кГц).

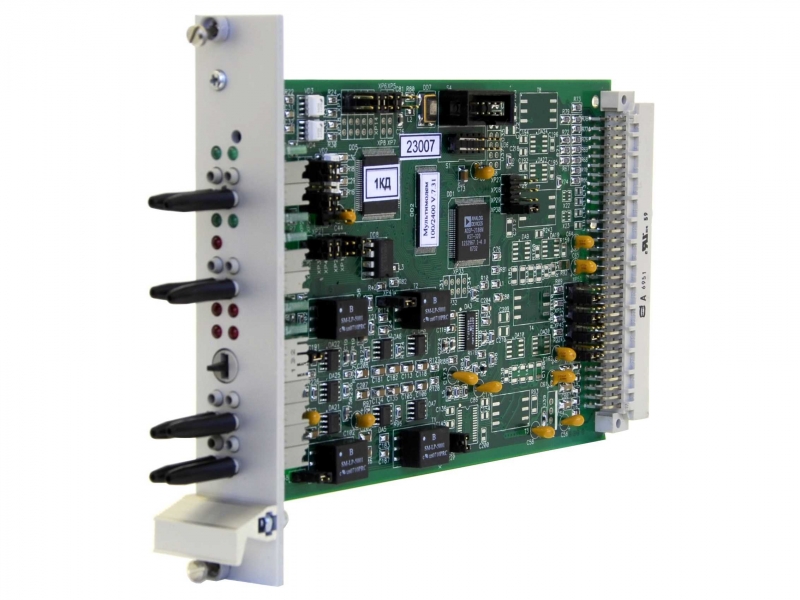

Плата Мультимодема -100/2400 может поставляться с различными вариантами исполнения лицевой панели:

  • ГР - гнезда разрывные на лицевой панели. Возможен контроль сигналов данных и линейных сигналов с их разрывом с лицевой панели модема
  • ГК - гнезда контрольные на лицевой панели. Возможен контроль сигналов данных и линейных сигналов без разрыва с лицевой панели модема
  • ГО - гнезда отсутствуют на лицевой панели. Контроль сигналов со стороны лицевой панели невозможен

Модификации Мультимодема -100/2400:

  • Мультимодем-100/2400 (1К): один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), с управлением передачей по цепям RS-232C
  • Мультимодем-100/2400 (1КД): один модем на одну четырехпроводную линию c разделительными фильтрами речи (Д), с управлением передачей по цепям RS-232C
  • Мультимодем-100/2400 (2К-1): два модема без разделительных фильтров речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C
  • Мультимодем-100/2400 (2К-2): два модема без разделительных фильтров речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
  • Мультимодем-100/2400 (2КД): два модема с разделительными фильтрами речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C
  • Мультимодем-100/2400 (2КД2): два модема с двумя комплектами разделительных фильтров Д, каждый модем работает на свою четырехпроводную линию с фильтрами речи (Д), без управления передачей по цепям RS-232C
  • «вилка фильтров ДК» на основе Мультимодема-100/2400 (2КД2): обеспечивает разделение надтонального и подтонального спектров
  • Мультимодем -100/2400 «З»: «заказная», наиболее бюджетная модификация, обеспечивающая все базовые фукнции Мультимодема-100/2400 с минимумом дополнительных опций. Не предусматривается исполнение с различными вариантами лицевой панели, отсутствует управление передачей по цепям RS-232C

Варианты исполнения Мультимодема -100/2400 «З»:

  • Мультимодем-100/2400 «З»: один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), без управления передачей по цепям RS-232C
  • Мультимодем-100/2400 «З» (Д): один модем на одну четырехпроводную линию с разделительными фильтрами речи (Д), без управления передачей по цепям RS-232C
  • Мультимодем -100/2400 «З» (Т): один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), с функциями «Тест» и «Шлейф», без управления передачей по цепям RS-232C
  • Мультимодем -100/2400 «З» (ДТ): один модем на одну четырехпроводную линию с разделительными фильтрами речи (Д), с функциями «Тест» и «Шлейф», без управления передачей по цепям RS-232C

Документы для загрузки:

Характеристики Мультимодема-100/2400
Тип линиичетырехпроводная
Сопряжение с оконечным оборудованием данных:
• для одноканальных вариантовRS-232C (стык С2 ГОСТ 18145-81)
• для двухканальных вариантовRS-232C без управления передачей
Скорости передачи данных от аппаратуры телемеханики100, 200, 300, 600, 1200, 2400 бит/с
Скорости передачи данных от аппаратуры телемеханики с сохранением речевого канала100, 200, 300, 600 бит/с
Скорости передачи данных от аппаратуры телемеханики без сохранения речевого канала:
• 1200 бит/с в соответствии с V.23 ITU-T
• 2400 бит/с вне Рекомендаций ITU-T
Тип модуляциичастотная (без разрыва фазы)
Выходное сопротивление линии передачи600 Ом при подключении к линии с входным сопротивлением 600 Ом
Выходное сопротивление не менее 30 кОм в случае объединения выходов нескольких плат Мультимодема-100/2400
Входное сопротивление линии приема600 Ом
Номинальный диапазон уровней сигналов на входе четырехпроводного окончания линии приемаот -6 дБн до -26 дБн
Номинальный уровень приема телефонного сигнала из четырехпроводной линии+4,3 дБн
Электрическая прочность по линейным входам/выходам и цепям стыка с ООДгальванической развязка, защита от напряжения до 500 В
Возможность перепрограммирования платы Мультимодема-100/2400 в соответствии с нестандартными требованиями Заказчика
