Модемы для каналов телемеханики и АСКУЭ

Комплексы серии ТФМ-3М предназначены для организации каналов телемеханики, АСКУЭ,передачи данных со скоростями 100,200,300,600 бит/с и одновременной телефонной связи по выделенным каналам связи или передачи данных со скоростями 1200, 2400 бит/с в распределенных системах управления, включая системы электроэнергетики.

Комплексы ТФМ-3М сопрягаются с каналами связи следующих типов:

1. некоммутируемый канал тональной частоты ГОСТ 25007-81 (в дальнейшем - ТЧ) с четырехпроводным окончанием, входным и выходным сопротивлением 600 Ом в диапазоне 200- 3400 Гц
2. четырехпроводная соединительная абонентская линия

Комплексы ТФМ-3М обеспечивают в каждом направлении одновременно:

1. одноканальную или двухканальную передачу данных асинхронным способом в дуплексном режиме с возможными скоростями 100, 200, 300, 600 бит/с
2. передачу речевого сигнала в прямом и обратном направлениях в полосе 3000 - 2200 Гц (полоса речевого сигнала может быть обеспечена произвольной в пределах полосы канала ТЧ в соответствии с частным техническим заданием на поставку) в четырехпроводной телефонной линии или двухпроводной абонентской линии в составе с блоком автоматики и сигнализации вызова (БАСВ) по протоколу АДАСЭ.

Комплексы ТФМ-3М также обеспечивают передачу данных асинхронным способом в полосе частот 300 - 3400 Гц со скоростями 1200, 2400 бит/с.

В состав комплексов входят одноканальные или двухканальные платы Мультимодема-100/2400 различных модификаций.

Комплексы серии ТФМ-3М обеспечивают организацию от 1 до 6 каналов телемеханики и АСКУЭ совместно с телефонными каналами. Комплексы ТФМ-3М поставляются в составе от 1 до 3 плат, при этом в зависимости от варианта исполнения платы Мультимодема-100/2400 поддерживается работа от 1 до 6 модемов на различное число четырехпроводных линий с максимальным числом линий - до 6. Комплексы ТФМ-3М поставляются на базе Мультимодема-100/2400 в вариантах исполнения ГО, ГК, ГР или на базе Мультимодема-100/2400 "З".

Комплексы могут содержать встроенный сервисный блок в составе генератора тестов 1:1, 1:3, 1:7 для скоростей передачи 100, 200, 300, 600, 1200, 2400 бит/с и измерителя краевых искажений с цифровой индикацией. Сервисный блок поставляется также в приборном исполнении.

Комплексы ТФМ-3М могут поставляться со встроенным блоком автоматики и сигнализации вызова БАСВ.

Комплексы ТФМ-3М совместно с комплексами ТФМ-12М обеспечивают построение каналов телемеханики и связи между центрами диспетчерского управления и объектами электроэнергетики.

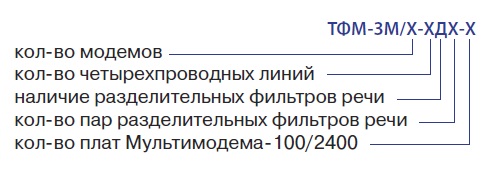

Система обозначений:

В случае отсутствия фильтров речи (Д), в обозначении опускается символ "Д" и "количество пар разделительных фильтров речи".
В случае одного комплекта фильтров речи (Д), в обозначении может опускаться "кол-во пар разделительных фильтров".
В случае исполнения комплекса ТФМ-3М на базе одной платы Мультимодема-100/2400, в обозначении может опускаться "количество плат Мультимодема-100/2400".
В случае наличия встроенного блока автоматики и сигнализации вызова, в конце наименования добавляется "БАСВ".

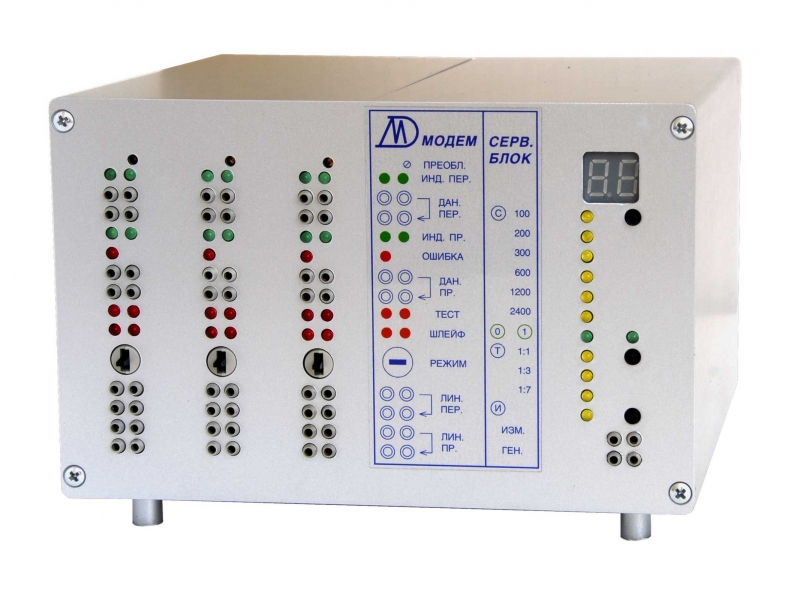

Состав комплексов ТФМ-3М:

• от 1 до 3 плат Мультимодема-100/2400
• блок питания
• металлический конструктив Евроалюминий Fischer Electronik
• сервисный блок (в модификациях со встроенным сервисным блоком)

Распростаненные модификации комплексов ТФМ-3М:

• ТФМ-3М/1 - на базе Мультимодема-100/2400 (1К). Один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), с управлением передачей по цепям RS-232C
• ТФМ-3М/1С - на базе Мультимодема-100/2400 (1К). Один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), с управлением передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/1Д - на базе Мультимодема-100/2400 (1КД). Один модем на одну четырехпроводную линию c разделительными фильтрами речи (Д), с управлением передачей по цепям RS-232C
• ТФМ-3М/1ДС - на базе Мультимодема-100/2400 (1КД). Один модем на одну четырехпроводную линию c разделительными фильтрами речи (Д), с управлением передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/2-1 - на базе Мультимодема-100/2400 (2К-1). Два модема без разделительных фильтров речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/2-1C - на базе Мультимодема-100/2400 (2К-1). Два модема без разделительных фильтров речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/2-1Д - на базе Мультимодема-100/2400 (2К-1). Два модема с разделительными фильтрами речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/2-1ДC - на базе Мультимодема-100/2400 (2К-1). Два модема с разделительными фильтрами речи (Д), работающие на одну четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/2-2-1 - на базе Мультимодема-100/2400 (2К-2). Два модема без разделительных фильтров речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/2-2-1C - на базе Мультимодема-100/2400 (2К-2). Два модема без разделительных фильтров речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/2-2Д2-1 - на базе Мультимодема-100/2400 (2КД2). Два модема с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/2-2Д2-1C - на базе Мультимодема-100/2400 (2КД2). Два модема с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/3-3-3 - на базе трех плат Мультимодема-100/2400 (1К). Три модема без разделительных фильтров речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/3-3-3C - на базе трех плат Мультимодема-100/2400 (1К). Три модема без разделительных фильтров речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/4-4Д4-2 - на базе двух плат Мультимодема-100/2400 (2КД2). Четыре модема с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/4-4Д4-2C - на базе двух плат Мультимодема-100/2400 (2КД2). Четыре модема с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/6-6Д6-3 - на базе трех плат Мультимодема-100/2400 (2КД2). Шесть модемов с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C
• ТФМ-3М/6-6Д6-3C - на базе трех плат Мультимодема-100/2400 (2КД2). Шесть модемов с разделительными фильтрами речи (Д), каждый модем работает на свою четырехпроводную линию, без управления передачей по цепям RS-232C, встроенный сервисный блок
• ТФМ-3М/1 "З" - на базе Мультимодема-100/2400 "З". Один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), без управлением передачей по цепям RS-232C
• ТФМ-3М/1Д "З" - на базе Мультимодема-100/2400 "З" (Д). Один модем на одну четырехпроводную линию с разделительными фильтрами речи (Д), без управлением передачей по цепям RS-232C
• ТФМ-3М/1Т "З" - на базе Мультимодема-100/2400 "З" (Д). Один модем на одну четырехпроводную линию без разделительных фильтров речи (Д), с функциями "Тест" и "Шлейф", без управлением передачей по цепям RS-232C
• ТФМ-3М/1ДТ "З" - на базе Мультимодема-100/2400 "З" (ДТ). Один модем на одну четырехпроводную линию с разделительными фильтрами речи (Д), с функциями "Тест" и "Шлейф", без управлением передачей по цепям RS-232C

Комплексы ТФМ-3М на базе Мультимодема-100/2400 могут поставляться в одном из трех вариантов исполнения лицевой панели:

• ГР - гнезда разрывные на лицевой панели. Возможен контроль сигналов данных и линейных сигналов с их разрывом с лицевой панели модема
• ГК - гнезда гонтрольные на лицевой панели. Возможен контроль сигналов данных и линейных сигналов без разрыва с лицевой панели модема
• ГО - гнезда отсутствуют на лицевой панели. Контроль сигналов со стороны лицевой панели невозможен.

Модификации со встроенным сервисным блоком поставляются только в вариантах ГК или ГР.
