Комплексы серии ТФМ-12М предназначены для организации каналов телемеханики, АСКУЭ, передачи данных со скоростями 100,200,300,600 бит/с и одновременной телефонной связи по выделенным каналам связи или передачи данных со скоростями 1200, 2400 бит/с в распределенных системах управления, включая системы электроэнергетики.

Комплексы ТФМ-12М сопрягаются с каналами связи следующих типов:

1. некоммутируемый канал тональной частоты ГОСТ 25007-81 (в дальнейшем - ТЧ) с четырехпроводным окончанием, входным и выходным сопротивлением 600 Ом в диапазоне 200- 3400 Гц
2. четырехпроводная соединительная абонентская линия

Комплексы ТФМ-12М обеспечивают в каждом направлении одновременно:

1. одноканальную или двухканальную передачу данных асинхронным способом в дуплексном режиме с возможными скоростями 100, 200, 300, 600 бит/с
2. передачу речевого сигнала в прямом и обратном направлениях в полосе 3000 - 2200 Гц (полоса речевого сигнала может быть обеспечена произвольной в пределах полосы канала ТЧ в соответствии с частным техническим заданием на поставку) в четырехпроводной телефонной линии.

Комплексы ТФМ-12М также обеспечивают передачу данных асинхронным способом в полосе частот 300 - 3400 Гц со скоростями 1200, 2400 бит/с.

В состав комплексов входят одноканальные или двухканальные платы Мультимодема-100/2400 различных модификаций.

Конструктивно плата Мультимодема-100/2400 для комплекса ТФМ-12М отличается установленной лицевой панелью крейта ТФМ-12М и типом применяемых разъемов.

В составе комплекса ТФМ-12М предлагаются варианты организации до 24 каналов телемеханики и АСКУЭ, уплотненных с речевыми каналами. Может быть установлено от 1 до 12 плат Мультимодема-100/2400. В комплекс ТФМ-12М входит блок питания и сервисный блок в составе генератора тестов 1:1, 1:3, 1:7 и измерителя краевых искажений.

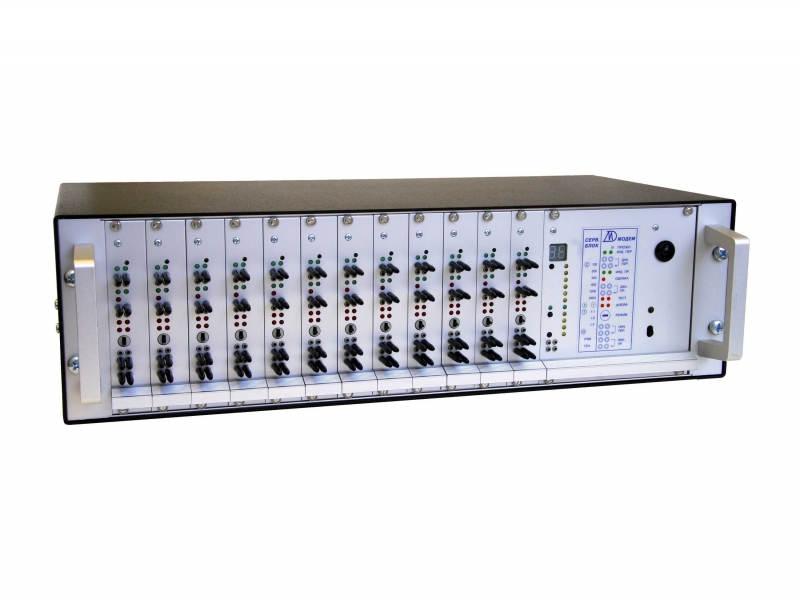

Комплекс ТФМ-12М поставляется в конструктиве системы корпусов Евромеханика фирмы FISCHER ELECTRONIK, основой которого является блочный каркас с шириной 84HP, высотой 3U, глубиной 240 мм.

Обеспечивается поставка комплексов ТФМ-12М с произвольным числом плат Мультимодема-100/2400.

Комплексы ТФМ-12М совместно с комплексами ТФМ-3М обеспечивают построение каналов телемеханики и связи между центрами диспетчерского управления и объектами электроэнергетики.

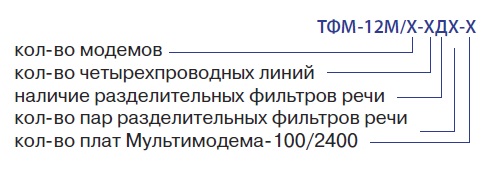

Система обозначений:

Состав комплексав ТФМ-12М:

• до 12 плат Мультимодема-100/2400
• моноблок (блок питания + сервисный блок)
• металлический конструктив 19' Евромеханика Fisher Electronik

Наиболее распространенные модицификации:

• ТФМ-12М/12-12-12 - на базе 12 плат Мультимодема-100/2400 (1К)
• ТФМ-12М/12-12Д12-12 - на базе 12 плат Мультимодема-100/2400 (1КД)
• ТФМ-12М/24-12-12 - на базе 12 плат Мультимодема-100/2400 (2К-1)
• ТФМ-12/24-12Д12-12 - на базе 12 плат Мультимодема-100/2400 (2КД)
• ТФМ-12М/24-24-12 - на базе 12 плат Мультимодема-100/2400 (2К-2)
• ТФМ-12М/24-24Д24-12 на базе 12 плат Мультимодема-100/2400 (2КД2)
