Блок БАСВ

Блок телефонной автоматики и сигнализации вызова (БАСВ) предназначен для формирования передачи и приема сигналов вызова абонента с поддержкой протокола АДАСЭ, формирования переменного действующего напряжения индуктора 90 В, задания напряжения +- 30 В для питания шлейфа двухпроводной линии и преобразования сигналов четырехпроводного телефонного окончания в сигналы двухпроводной телефонной линии.

  1. Двухпроводное телефонное окончание
  2. Подключение к АТС или телефонному аппарату
  3. Встроенный или приборный вариант исполнения

Блок содержит все необходимые источники питания и обеспечивает функции телефонной автоматики, замыкания-размыкания шлейфа, включения индуктора, формирования линейных сигналов 425 Гц.

Блок телефонной автоматики и сигнализации вызова поставляется в составе комплекса ТФМ-3М либо в отдельном конструктиве для работы совместно с ранее выпущенными комплексами серии ТФМ-3М, ТФМ-12М.

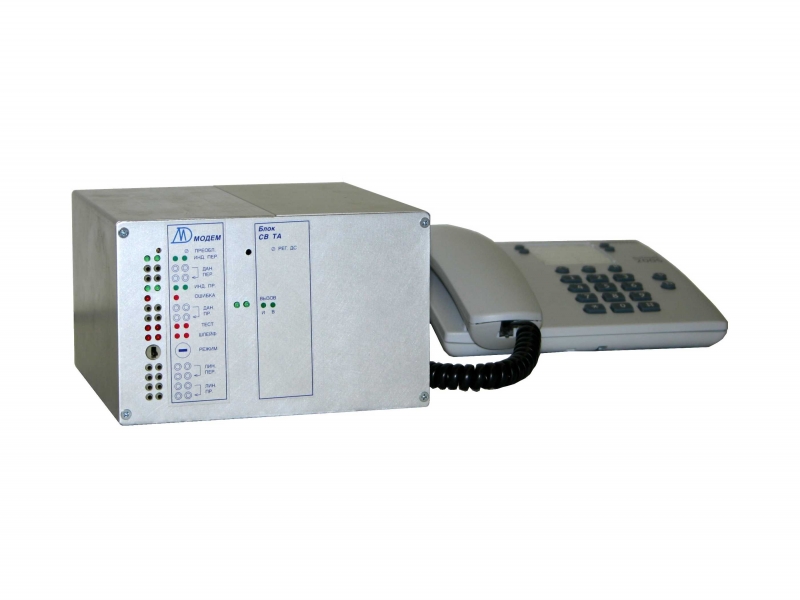

Комплекс совмещенной передачи речи и данных ТФМ-3М/1Д (БАСВ)

Комплекс совмещенной передачи речи и данных ТФМ-3М/1Д (БАСВ) предназначен для организации одного телефонного канала, уплотненного надтональным каналом телемеханики со скоростью передачи от 100 до 600 бит/с.

Комплекс поддерживает полное двухпроводное окончание для подключения стандартного телефонного аппарата.
Встроенный блок автомитики и сигнализации вызова обеспечивает два варианта двухпроводного окончания:

  • телефонное абонентское окончание
  • станцтонное окончание

Функции блока автоматики и сигнализации вызова реализуются на дополнительной плате БАСВ, устанавливаемой в конструктив стандартного комплекса серии ТФМ-3М. На плате установлена дифсистема двухпроводного телефонного окончания, микроконтроллер телефонной автоматики и сигнализации, ключи коммутации напряжения индуктора и двухпроводной линии. Наряду с разделительными фильтрами речи реализованы эхокомпенсаторы.

Характеристики надтонального модема телемеханики соовтетствуют параметрам Мультимодема-100/2400 комплексов серии ТФМ-3М.

Состав блока БАСВ:

Абонентское окончание

  • плата сигнализации вызова (СВ)
  • плата блока питания телефонных окончаний (БПТО)
  • плата обработки сигналов (ОС)
  • плата блока питания платы СВ (БПСВ)

Станционное окончание

  • плата сигнализации вызова (СВ)
  • плата обработки сигналов (ОС)
  • плата блока питания платы СВ (БПСВ)

Варианты поставки блока БАСВ:

  • прямой абонент (телефонный канал типа ДК) с внутриполосной сигнализацией 1200/1600 Гц
  • удаленный абонент с внутриполосной сигнализацией 1200/1600 Гц (сторона ТА)
  • удаленный абонент с внутриполосной сигнализацией 1200/1600 Гц (сторона АТС)
  • телефонный канал типа ПС с внутриполосной сигнализацией 1200/1600 Гц

Варианты построения телефонных каналов с помощью БАСВ:

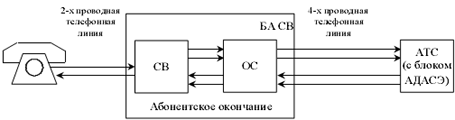

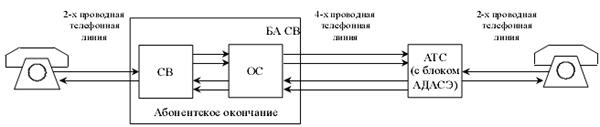

Прямой абонент (телефонный канал типа ДК) с внутриполосной сигнализацией 1200/1600 Гц:

Вариант 1

Вариант 2

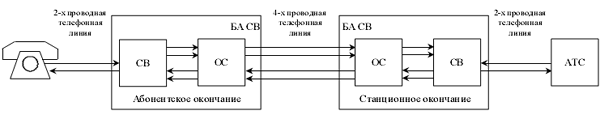

Удаленный абонент с внутриполосной сигнализацией 1200/1600 Гц:

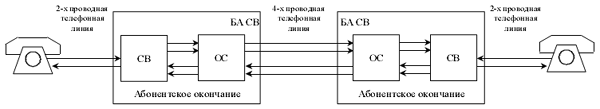

Телефонный канал типа ПС с внутриполосной сигнализацией 1200/1600 Гц:
